이 가이드를 마치고나면
- ct-2012의 기본적인 사용을 할 수 있다.
- ct-2012와 측정 기기들을 연결 할 수 있다.
- 220v 및 배선을 연결할 수 있다.
환경
- CT-2012
- Lutron TR-AMT ( Anemometer transmitter)
- 220v 전원선 ,신호선
- y단자
- 압착기 ( 크림핑)
- 스트리퍼
기기 설명

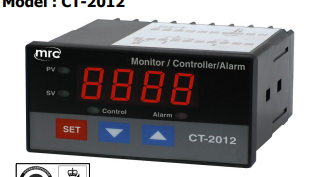

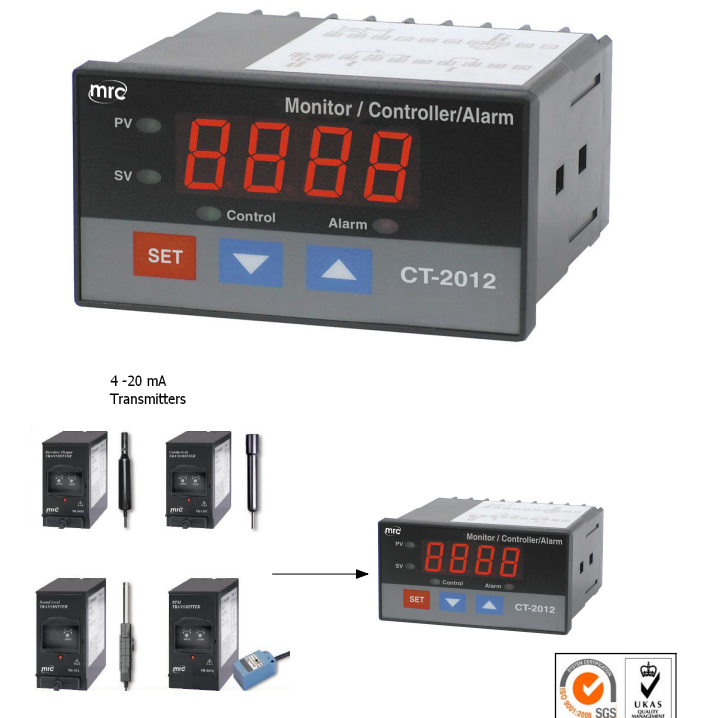

CT -2012 는 여러 센서에 값 ( 4mA – 20mA 범위)을 LED를 통해 출력해주는 기기임

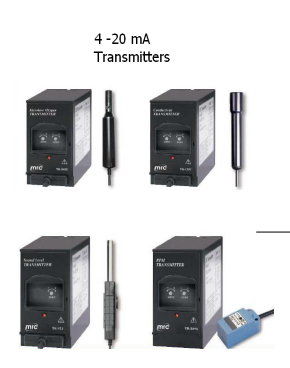

센서로 측정할 수 있는 것들 ( 조도 , 풍력 , 진동)을 측정하는 제품과 연결함
사용 방법
- 전원 선중 L선과 N선을 스트리퍼를 통해 벗겨낸 뒤 선을 꼬아서 y단자에 고정합니다. (압착기를 통해 고정)
- y단자를 양쪽으로 연결한 뒤 도통이 되는지 테스트 합니다.

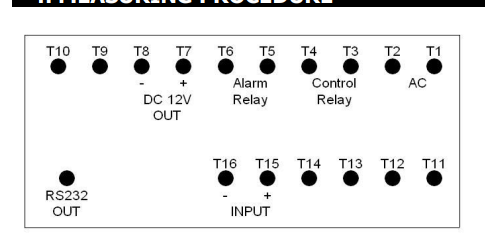

3. 전원선( 한쪽끝이 220V 플러그)을 CT-2012에 T1과 T2에 연결합니다. (AC는 순서가 상관 없음)
4. 다른 전원선(양끝이 Y단자)을 1번과 2번 과정을 통해 연결합니다.

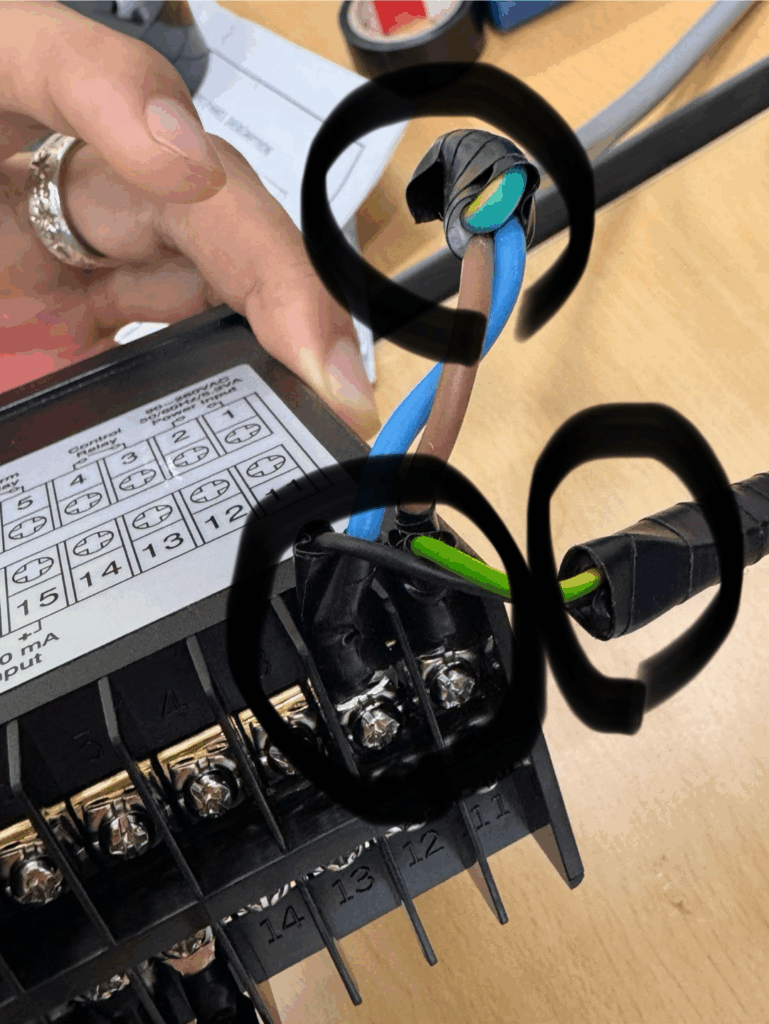

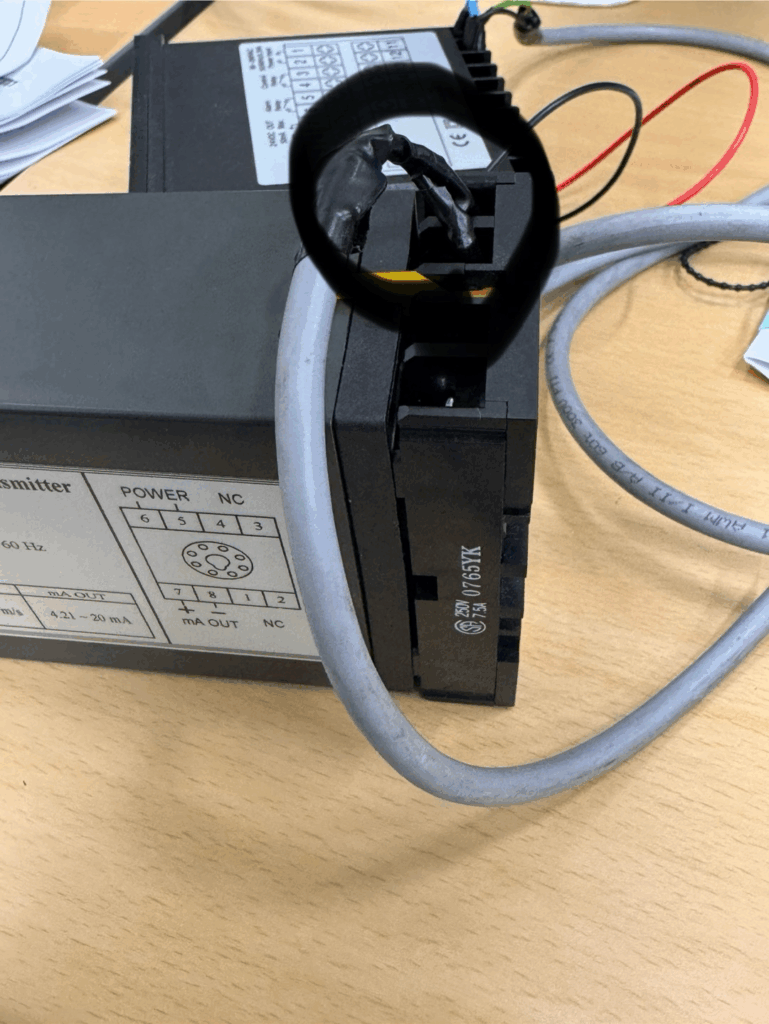

(좌 : CT-2012에 1번과 2번에 전원선을 겹쳐서 연결 , 우 : tr-amt에 전원선 연결 )
5. tr-amt의 AC전원선 ( 5번 ,6번)과 CT-2012 1번 2번에 겹쳐서 연결합니다.
6. tr-amt에 probe를 연결하여 풍동계를 사용할 수 있도록 합니다.
7. 신호 선 두 개의 양 끝을 y단자로 1번 2번의 과정과 동일하게 연결합니다.
8.CT-2012의 15번 16번 tr-amt의 7번과 8번 을 + , – 를 맞춰서 연결합니다.

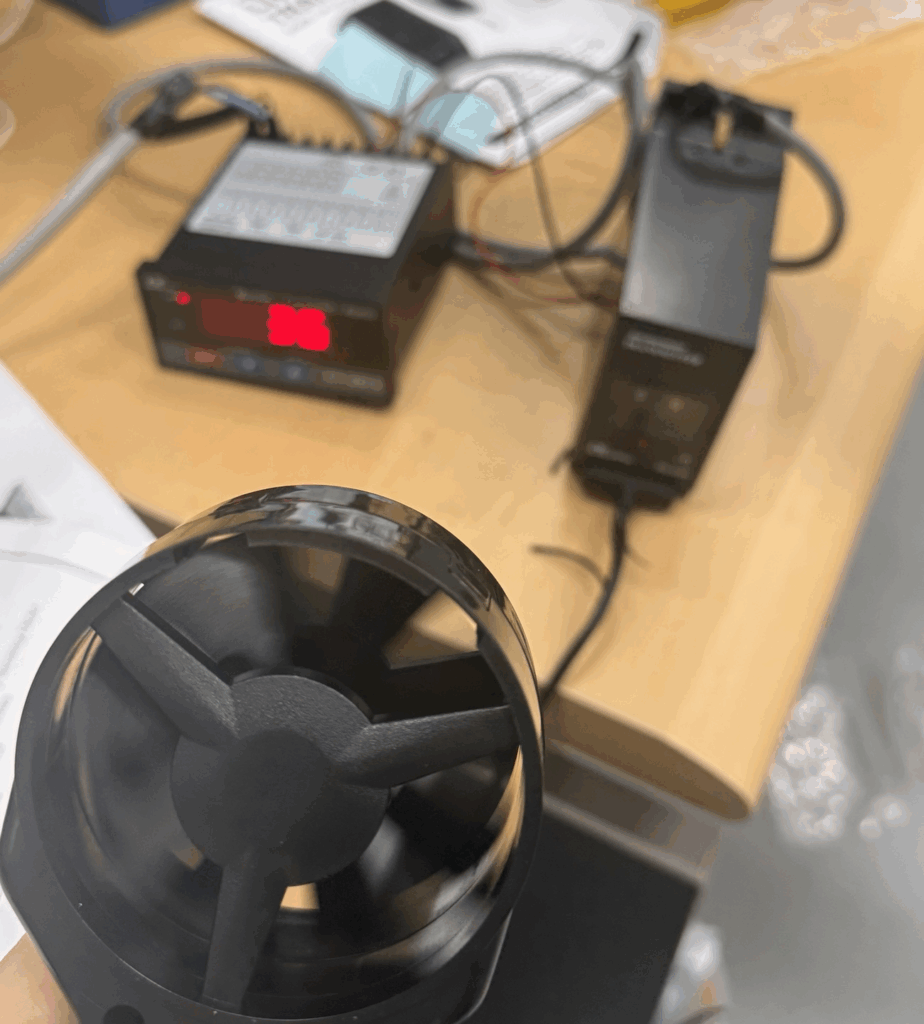

(풍동게에 바람을 불어서 값이 LED로 출력됨 )
9. 풍동계에 바람을 불어서 값이 출력되는지 확인합니다.

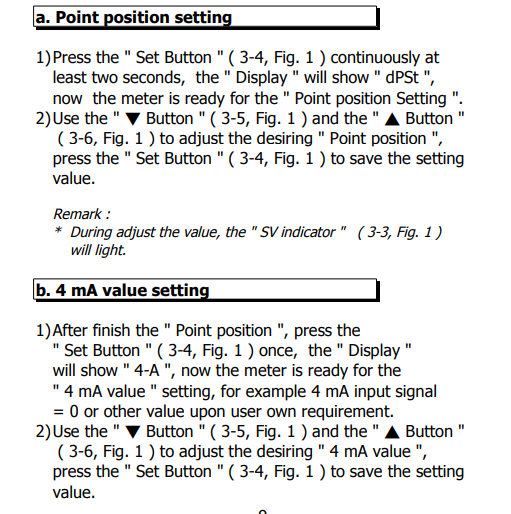

0점 조절 및 소수점 표기
위 링크 내에서 4-3 섹션 확인
