이 가이드를 마치면
Power meter( RK9800N)을 사용할 수 있다.
AC선의 종류를 알 수 있다.
환경
RK9800N
AC 220V 케이블
테스트 용 선풍기
Power Meter란
Power Meter는 전기를 얼마나 쓰고 있는지 측정하는 장비
전압, 전류, 전력, 전력량 등을 측정해서 숫자로 보여주는 계측기
AC 220V 선 색상 의미
| 색상 | 용도 | 전기공사법 기준 용어 |
|---|---|---|
| 갈색 / 흑색 / 빨강 | L (Live, 전선) | “상선” 또는 “라인” |
| 파랑 | N (Neutral, 중성선) | “중성선” |
| 녹색 / 노랑-초록 줄무늬 | PE (Protective Earth) | “접지선” |
접지선과 중성선 혹은 전선을 꽂아서 쇼트가 나버리는 참사는 없어야한다.
사용 방법 및 제품설명
RK9800N을 기준으로 작성되었습니다.
OutPut선과 가운데 구멍 3개는 제품을 Load 할 수 있는 구멍이다.
Input 선을 통해 Load한 제품에게 전원을 공급한다.
AC220V 이라 써있고 오른쪽에 있는 것은 파워미터 자체에 전원구멍이다.
- 파워미터 자체에 전원을 공급하는 220V 선을 연결한다.

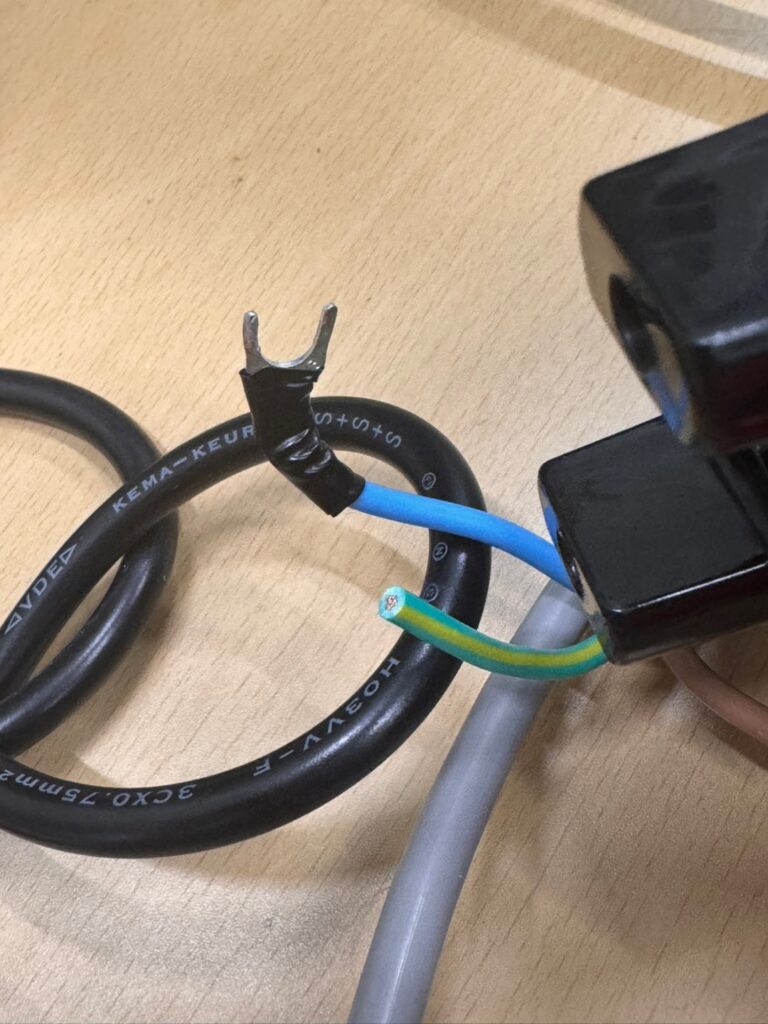

2. AC 220V선을 러그를 꽂아서 안정성을 더한 뒤 해당 선을 Input에 꽂는다.
3. 제품을 테스트 할 선풍기 220V선을 Load하는 위치에 꽂는다.
